- Chiều rộng: 1080±15mm
- Độ dày: 0,03±0,003mm
- Điện trở bề mặt: <0,05Ω/sq
- Hiệu quả chắn: >65dB
- Kiểm tra môi trường: Không chứa halogen/RoHS

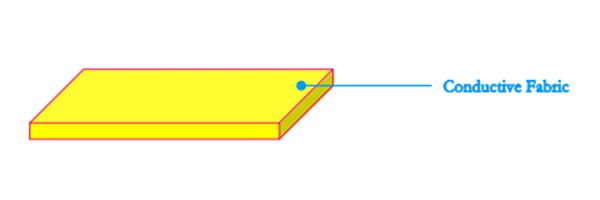

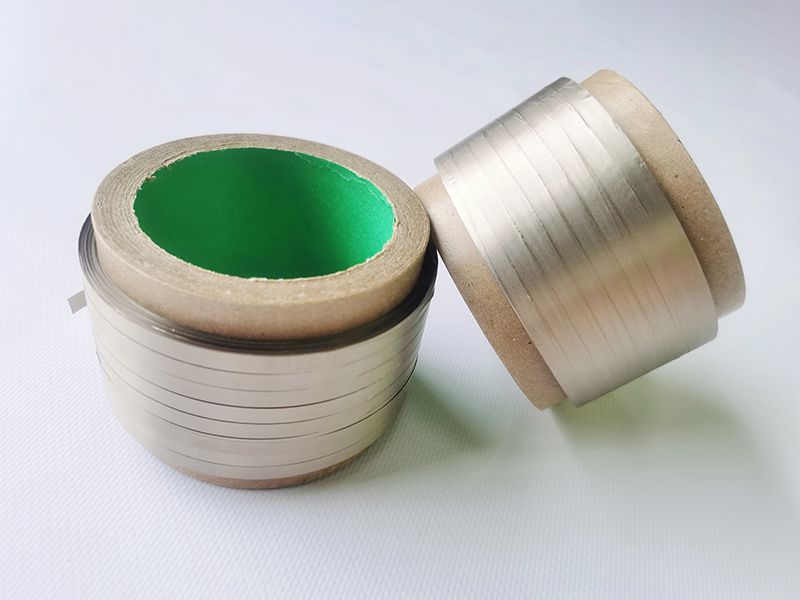

Vải dẫn điện metalize, được sản xuất thông qua quá trình mạ kim loại bằng đồng và niken lên vải sợi, có nhiều loại khác nhau. Bao gồm các loại vải như dệt trơn, dệt ripstop và cả các loại vải màu đen, sản phẩm này đáp ứng đa dạng nhu cầu trong các ứng dụng công nghệ.
Đặc trưng
- Trở kháng thấp và có độ dẫn điện cao
- Tính linh hoạt cao
- Độ bám dính mạnh và bền
- Tuân thủ các tiêu chuẩn về bảo vệ môi trường của EU
- Mềm mại, linh hoạt và có độ bám dính cao
- Khả năng che chắn hiệu quả
Ứng dụng
- Che chắn EMI
Sự khác biệt cơ bản giữa vật liệu kim loại và màng chắn bảo vệ là gì?
Băng keo chắn bảo vệ khác biệt so với vật liệu kim loại ở điểm cốt lõi: không dẫn điện. Trong khi kim loại như đồng có khả năng dẫn điện, thì màng chắn làm từ phi kim loại lại nổi bật với khả năng cách điện hoặc ngăn chặn tín hiệu, không tương tác với điện trường và chống lại sự dẫn truyền của điện tích.
Xi mạ chân không là gì?
Xi mạ chân không là quá trình bao gồm các phương pháp như cô đọng chân không, phún xạ và mạ ion. Mục đích của nó là tạo ra các loại màng kim loại và phi kim loại khác nhau trên bề mặt sản phẩm trong một môi trường chân không, nhằm nâng cao chất lượng của quá trình xi mạ.
Xi mạ chân không và mạ điện khác nhau như thế nào?
Điểm khác biệt chính giữa xi mạ chân không và mạ điện nằm ở chi phí. Xi mạ chân không thường có chi phí cao hơn do quy trình phức tạp hơn so với mạ điện.
Công dụng chính của băng keo đồng/PET là gì?
Băng keo đồng/PET chủ yếu được sử dụng trong nhiều lĩnh vực khác nhau, chẳng hạn như trong sản xuất dây đồng trục, ăng-ten tổn thất thấp (máy tính), dây pin mặt trời....
Giải pháp EMI
Các giải pháp EMI bao gồm ba phương pháp chính: che chắn nhiễu điện từ, nối đất bảng mạch in và hấp thụ nhiễu điện từ.
- Che chắn nhiễu điện từ liên quan đến việc chặn nhiễu điện từ và giảm nhiễu do cáp thu được. Nó sử dụng vật liệu có độ phản chiếu cao (thường là kim loại có điện trở suất thấp) để bọc hoặc bịt kín các lỗ hở trong thiết bị mục tiêu cho các giải pháp EMI và EMS.
- Nối đất bằng bảng mạch in (PCB) đề cập đến việc nối đất các thiết bị điện tử bằng điện để ngăn ngừa điện giật, coi Trái đất như một vật dẫn lớn có điện thế bằng 0. Hai phương pháp nối đất được sử dụng: nối đất khung và nối đất tín hiệu trên PCB.
- Hấp thụ nhiễu điện từ (Hấp thụ EMI) sử dụng tổn thất từ tính, tổn thất điện môi và tổn thất dẫn điện để chuyển đổi năng lượng sóng vô tuyến thành năng lượng nhiệt. Bộ hấp thụ EMI có nhiều ứng dụng khác nhau.
